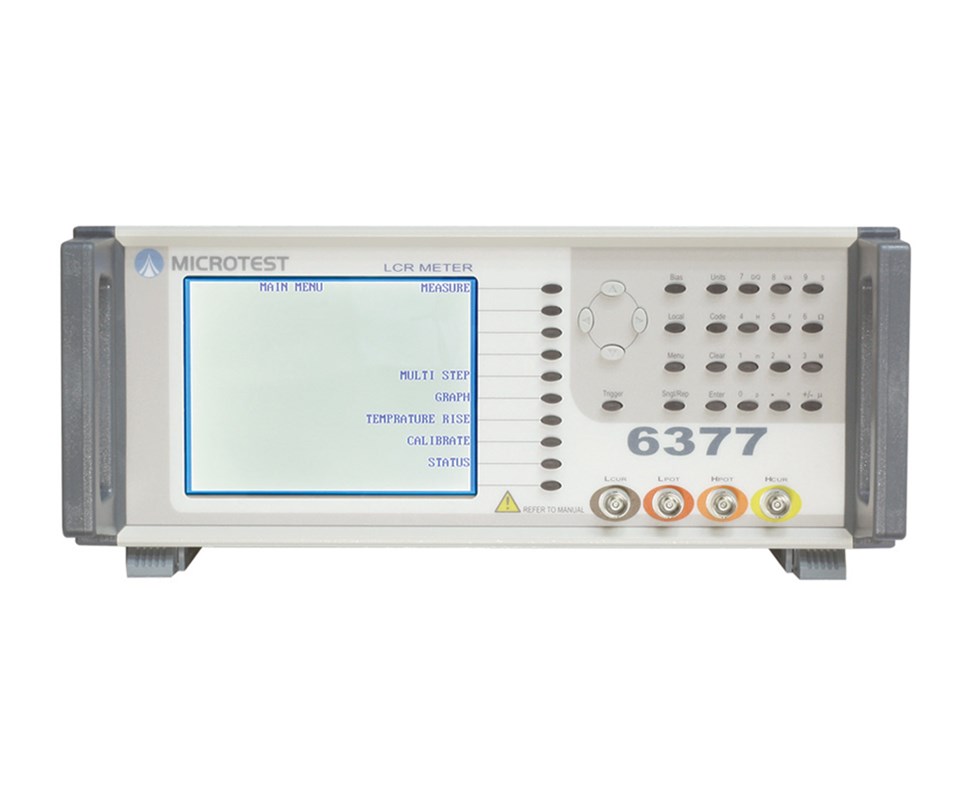

阻抗測試儀6377

詳細信息

6377 阻抗測試儀器具備高精確度、速度，且經濟型多功能，能夠執行一應俱全的組件測試。可搭配DC Bias 機型。人性化操作接口設計同步于國際趨勢，簡單操作快速導入產線。多項參數同時測是只需一次設定，一次同時顯示。高精密值的量測數據與卓越的功效，為組件和材料不可或缺的測試儀器。支持RS232、Handler、GPIB PC 聯機?？蓱?yīng)用在電阻、電容、電感、震蕩器、傳感器、延遲線、濾波器、共振器等方面。
MICROTEST 阻抗分析系列提供專用治具，就算帶測物體機再微小，透過專用治具精準量測數值，也能降低治具因素所產生的量測誤差。阻抗分析系列并且提供相關應用的選購配件。
特色：
· 0.1%基本精確度
· 多項參數同步測試功能
· 阻抗掃描圖形分析功能
· 全頻帶量測信號功能(頻率微調分辨率5 Digits、信號位準10mV至2Vrms)
· 選購搭配DC Bias，進行電流掃描頻率功能
· 客制化服務及治具設計提供測試方案
· LCR電表全系列產品可選購Meter Link自動化測試軟件，e化作業超快捷

量測數據


測量頻率	20Hz-1MHz
測量頻率點數	可程序
基本精確度	± 0.1%
AC 測試信號位準	10mV至2Vrms(1m Vrms 分辨率)
DC 測試信號位準	0.01V-2V
輸出阻抗	100Ω
頻率微調分辨率	5 Digits
頻率輸出精準度	± 0.01%
AC 量測速度Max.	75mS
AC 量測速度Fast	150mS
AC 量測速度Medium	450mS
AC 量測速度Slow	600mS
DC 量測速度Max.	20mS
DC 量測速度Fast	60mS
DC 量測速度Medium	120mS
DC 量測速度Slow	500mS
Bias	可搭配 6220 DC Bias 機型

規格


測試值判斷模式	依主參數或次參數設定上下限
等效電路模式	串聯/并聯
運算模式	絕對值/百分比
測試檔位	自動/鎖定
指示器	Pass/Fail/Bias LED、內建喇叭
輸出端子	BNC 鏈接器
一般安全考慮	依據并符合EN61010-1 要求
Immunity	EN61326-1
Emissions	EN55022 Class A
偏差校正	開路/短路: 避免夾具或治具上的雜散電容及引線電阻所造成的誤差
斷電自動存檔	當關閉電源或斷電時，設定資料將自動存檔，且於下次開機時回復
電源需求	電壓 90-132Vac or 198-264Vac (可切換)
	頻率 47-63Hz
液晶屏幕	320*240 分辨率圖形液晶顯示
接口	RS-232, GPIB (option), Handler (option)
儲存內存	內建式記憶體，可儲存64組30個Multi-step設定
啟動方式	自動、手動、RS-232、GPIB (option)、Handler (option)
操作環境	Temperature : 10°C to 40°C Humidity : 20 ~ 90%
外觀尺寸 (WHD)	340x133x525 mm
重量	6.5 Kg

參數量測范圍


｜Z｜ R X	0.1 mΩ - 100MΩ
｜Y｜ G B	10nS - 1000S
Cs Cp	0.01pF - >1F
Ls Lp	0.01nH - 100KH
D	0.00001 - 9.9999
Q	0.1 - 9999.9
DCR	0.1mΩ - 100MΩ
Δ%	-999.99% - 999.99%
Θ	-180° - +180°

應用范圍
電阻、電容、電感、震蕩器、傳感器、延遲線、濾波器、共振器
